Turbina Cross-Flow:
Funcionamento e Aplicações

Introdução

A Turbina Cross-Flow, também conhecida como Turbina Bánki-Michell, é ideal para quedas entre 1 a 30 metros e caudais de 20 a 500 litros por segundo. É amplamente utilizada em sistemas de micro-hídricas devido à sua simplicidade construtiva e alta eficiência (70%-85%), podendo atingir até 88% com um tubo de aspiração bem projetado.

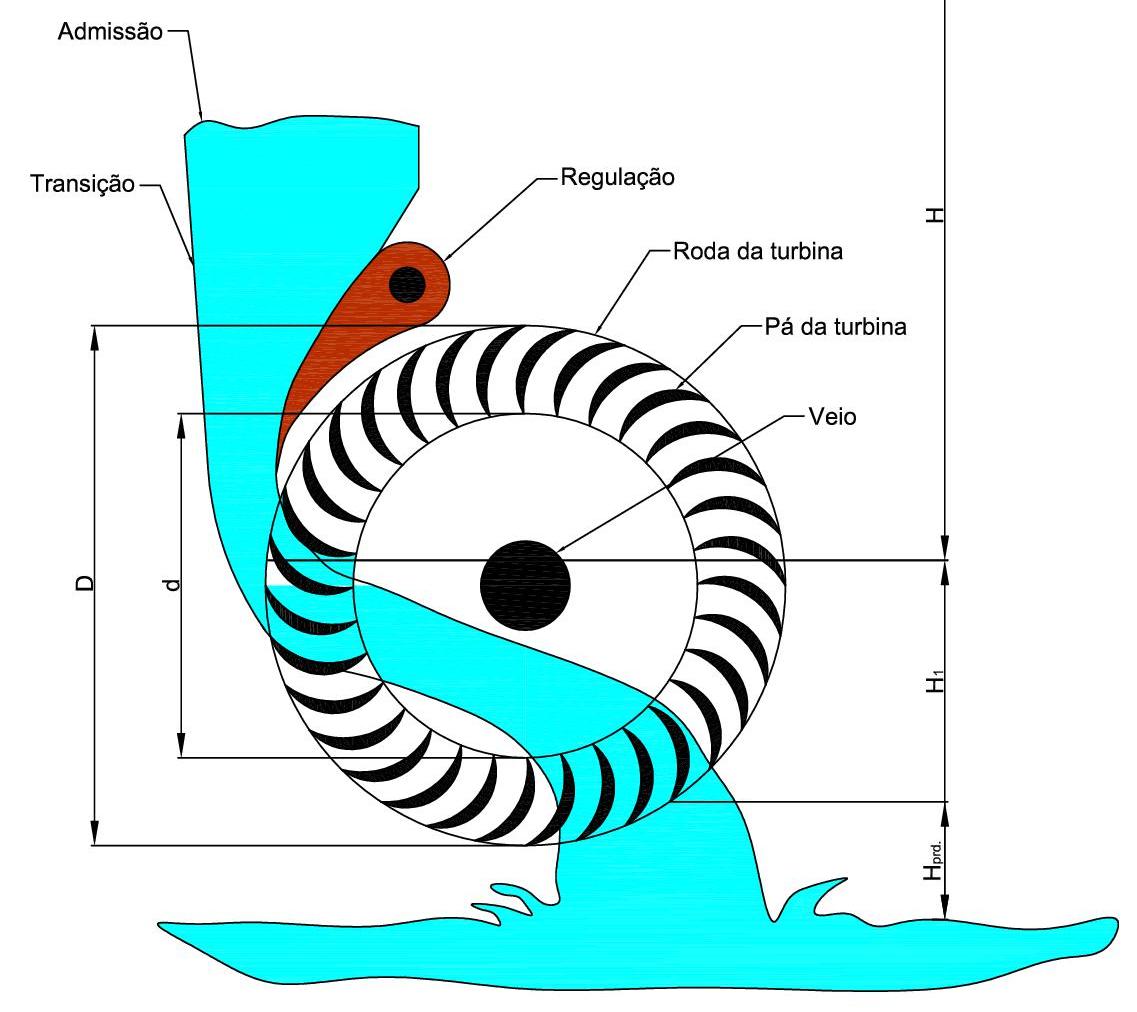

Funcionamento

O funcionamento ocorre em duas fases:

• Primeira passagem: A água entra e transfere parte da energia ao rotor.
• Segunda passagem: A água muda de direção e passa novamente pelo rotor, aumentando a eficiência.

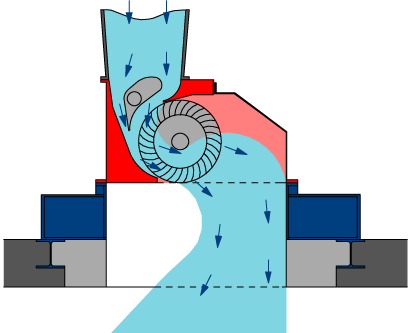

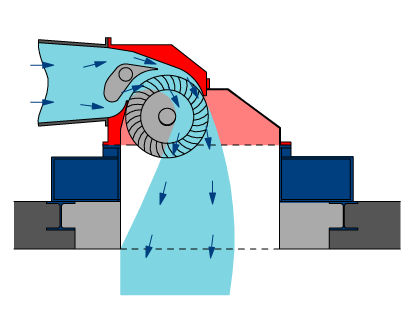

Concepções

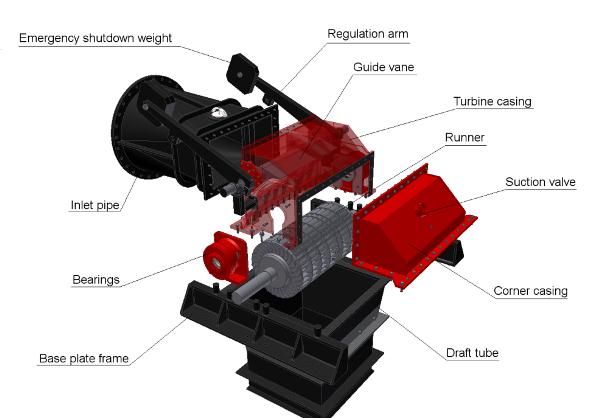

Esquema de Construção

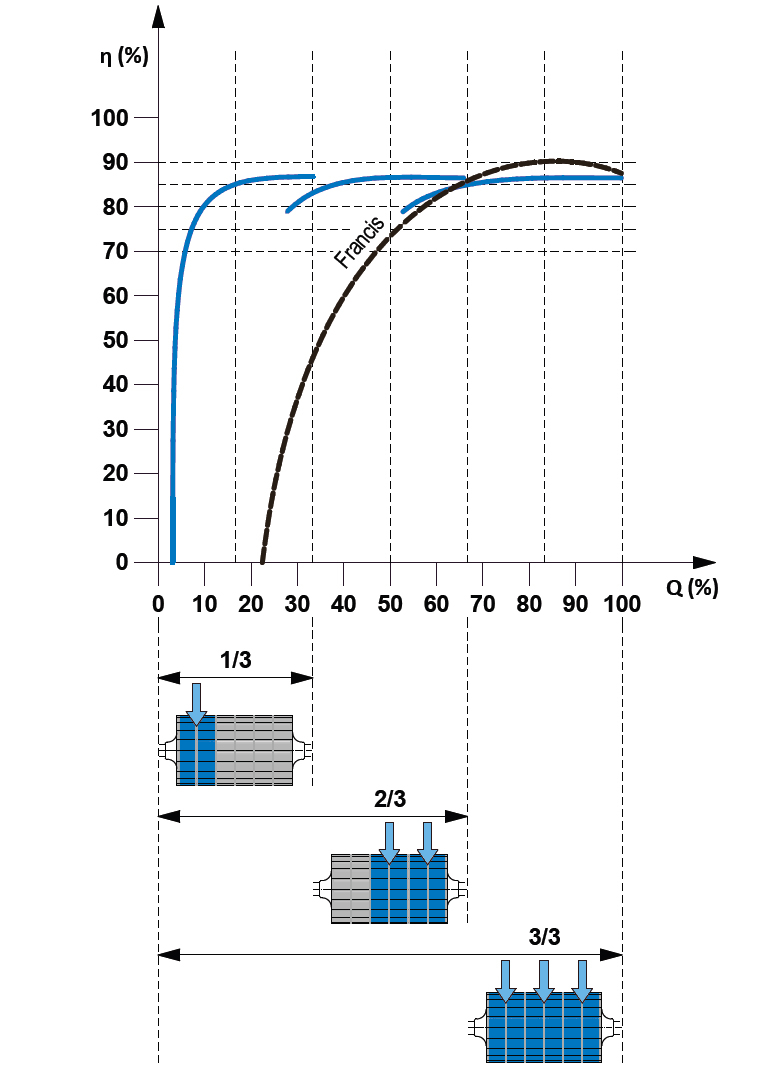

Gráfico de Rendimentos

Comparação com Outras Turbinas

Turbina	Queda Recomendada	Caudal Recomendado	Eficiência (%)
Cross-Flow	1 - 30 m	Médio a Elevado	70 - 85
Pelton	30 - 120 m	Baixo	85 - 90
Turgo	10 - 80 m	Moderado	75 - 85
Propeller	1 - 10 m	Elevado	75 - 90
Roda Cross-Flow	0,5 - 5 m	Elevado	50 - 60

Cálculo dos Parâmetros

Conclusão

A Turbina Cross-Flow é uma das opções mais versáteis para micro-hídricas, garantindo eficiência e baixo custo de manutenção.
